Chì ghjè l'ossidu di Lithium Manganese?

Lithium Manganese Oxide (LMO) hè un materiale di catodu utilizatu in batterie di lithium -ion, cù a formula chimica LiMn₂O₄. Presenta una struttura di cristalli spinelli tridimensionali chì permette un muvimentu efficiente di ioni di lithium - durante i cicli di carica è scaricamentu di a batteria.

A caratteristica di definizione di LMO si trova in a so struttura di cristalli spinel, classificatu in u gruppu spaziale Fd3m. Stu arrangiamentu cubicu di lattice pone l'atomi di l'ossigenu in punti specifichi mentre l'ioni di manganese è lithium occupanu siti ottaedrichi è tetraedrici rispettivamente. U quadru tri-dimensionale crea percorsi interconnessi per chì i ioni di litiu si movenu liberamente, chì si traduce direttamente in prestazioni pratiche di a batteria.

Stu disignu architettonicu risolve un prublema chì affligge i materiali di cathode bi-dimensionale. Invece di furzà l'ioni à viaghjà per rotte planarie limitate, a struttura di spinel offre parechje strade in trè dimensioni. U risultatu hè un trasportu di ioni più veloce, una resistenza interna ridutta è una capacità di gestione di corrente megliu. I studii mostranu chì sta struttura mantene a so integrità ancu durante i cicli di carica rapida-di scaricamentu, facendu LMO particularmente adattatu per l'applicazioni chì necessitanu una consegna rapida di energia.

U cuntenutu di manganese in LMO esiste in un statu di valenza mista, cù proporzioni uguali di ioni Mn³⁺ è Mn⁴⁺ chì occupanu siti ottaedrici. Stu statu d'ossidazione mista ghjoca un rolu criticu in e reazzioni elettrochimiche chì si verificanu durante u funziunamentu di a bateria, chì permettenu l'inserzione è l'estrazione di lithium reversibile.

Durante u prucessu di scaricamentu, i ioni di litiu migranu da l'anodu attraversu un elettrolitu à u catodu LMO, induve occupanu siti tetraedrichi in u quadru di l'ossidu di manganese. L'elettroni passanu à traversu u circuitu esternu, generendu corrente elettrica. Quandu a carica, stu prucessu invierte l'estratto di ioni di litiu -da u catodu è torna à l'anodu.

E caratteristiche di tensione distinguenu LMO da altri chimichi di cathode. E batterie LMO operanu tipicamente à una tensione nominale di circa 4.0V, ligeramente più altu di i sistemi di l'ossidu di cobalt di litiu (LCO). Questa tensione più alta cuntribuisce à a pruduzzione di energia per unità di massa, ancu s'è a densità di l'energia generale resta moderata cumparatu cù i materiali di catodi ricchi di nichel-.

U mecanismu d'intercalazione in l'OVM si faci per mezu di un prucessu induve l'ioni di litiu si inserisce in modu reversibile è estrae da a struttura spinella senza disturbà significativamente a struttura di l'ossigenu di manganese -. Questa stabilità strutturale durante u ciclismu hè à tempu un vantaghju è una limitazione, chì esploreremu in a sezione di sfide.

E batterie LMO eccellenu in l'applicazioni chì esigenu un altu rendimentu di putenza per brevi durate. L'utensili energetichi rapprisentanu un segmentu maiò di u mercatu, induve i pruduttori valutanu a capacità di LMO di furnisce una corrente sustanziale per operazioni di perforazione, taglio è fissazione. A capacità di scaricamentu rapidu currisponde à a natura intermittente, alta -potenza di l'usu di l'utillita.

U settore di l'automobile impiega LMO in veiculi ibridi è elettrici, ancu s'ellu spessu in cumminazione cù altri materiali di catodi. A Nissan Leaf è a Chevy Volt, per esempiu, anu utilizatu catodi mischiati LMO-NMC (Nickel Manganese Cobalt). Stu approcciu ibridu sfrutta a capacità d'alta putenza di LMO per l'accelerazione mentre si basa in NMC per una gamma sustinuta. Dati recenti indicanu circa 30% di cuntenutu LMO in tali sistemi blended furnisce un equilibriu di rendiment ottimali.

I dispositi medichi beneficianu di u prufilu di sicurità di LMO è e caratteristiche di putenza. Strumenti chirurgici, defibrillatori portatili è pompe di infusione incorporanu batterie LMO perchè a stabilità termica riduce u risicu di incendi in ambienti di cura critica. Un analisi di u 2024 di a sicurità di a batteria medica hà truvatu zero incidenti di incendi registrati cù batterie LMO in ambienti clinichi, cumparatu cù incidenti isolati cù altre chimiche di lithium-ion.

E biciclette elettriche è scooters adoptanu sempre più tecnulugia LMO, in particulare in i mercati asiatichi. A cumminazione di u costu-efficacità è a consegna di putenza adatta si adatta à i mudelli d'usu tipici di sti veiculi-viaghji brevi cù occasionali esigenze di alta-potenza per l'ascensione di a muntagna o l'accelerazione rapida.

I sistemi di almacenamentu d'energia per l'integrazione rinnuvevuli utilizanu ancu LMO, anche se questa applicazione face a cumpetizione di u fosfatu di ferru di litiu (LFP). Un prughjettu di a splutazioni solare svedese in u 2025 hà implementatu 50 MWh di batterie di sodiu -à l'ossidu di manganese (una tecnulugia varianti), chì dimustranu l'innuvazione in corso in u almacenamentu di energia basatu in manganese-.

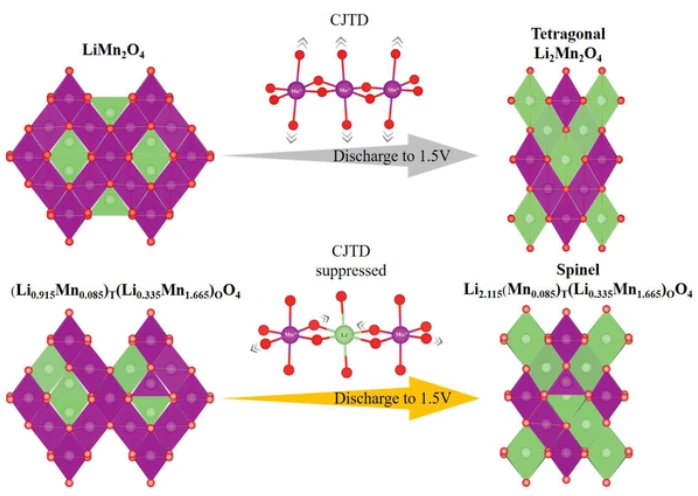

Lithium Manganese Oxide

L'abbundanza di manganese rende LMO economicamente attraente. U manganese hè u 12u elementu più abbundante in a crosta di a Terra, assai più abbundante di u cobalt o nickel. Questa dispunibilità si traduce in un prezzu stabile è una vulnerabilità ridutta di a catena di supply. I dati attuali di u mercatu mostranu chì i materiali LMO custanu circa 20% di menu di l'alternative di nichel-cobalt-manganese (NCM) quandu si cuntanu e spese di materia prima.

E considerazioni ambientali favurizanu l'LMO sopra à i chimichi intensivi di cobalt{0}. L'estrazione di manganese, ancu s'ellu ùn hè micca senza impattu ambientale, evita assai prublemi etichi assuciati à a minera di cobalt in certi rigioni. A natura non-tossica di u materiale simplifica a manipulazione durante i prucessi di fabricazione è di riciclamentu. E strutture di riciclamentu di batterie ponu processà LMO cù tecniche metallurgiche stabilite, ricuperendu u manganese per a reutilizazione in batterie novi o altre applicazioni industriali.

A stabilità termica rapprisenta un vantaghju significativu di sicurezza. I catodi LMO resistenu à l'evuluzione termica-u modu di fallimentu in cascata induve a temperatura di a batteria aumenta rapidamente, putenzialmente pruvucannu incendi o splusioni. I testi in cunfurmità cù i standard UL dimustranu chì l'LMO presenta un risicu di scappamentu termicu di 58% più bassu cumparatu cù e cunfigurazioni standard di lithium-ion. A stabilità inherente di a struttura spinella significa chì LMO mantene a prestazione à temperature elevate, operandu in modu sicuru finu à 60 gradi (140 gradi F) senza degradazione significativa.

A capacità di carica rapida deriva da i percorsi di ioni tri-dimensionali. E batterie LMO ponu accettà a carica à una tarifa chì supera 1C (carica cumpleta in una ora) senza una degradazione di u rendimentu sustanziale. Questu cuntrasta cù certi materiali di catodi chì soffrenu a perdita di capacità in cundizioni di carica rapida.

L'abbattimentu di a capacità durante u ciclismu allargatu presenta a sfida più significativa di LMO. E batterie LMO generalmente furniscenu 300-700 cicli di carica prima chì a capacità scende à 80% di l'uriginale - assai menu di i cicli 1,500-3,000 ottenuti da e batterie LFP. Questa limitazione vene da a dissoluzione di manganese in l'elettrolitu, un fenomenu chì accelera à temperature elevate.

U mecanismu di dissoluzione implica l'ioni Mn²⁺ chì si staccanu da a struttura di u catodu, in particulare in presenza di l'acidu fluoridicu (HF) chì si forma da a decomposizione elettrolitica. Questi ioni di manganese dissoluti migranu à l'anodu, induve si depositanu è interferiscenu cù a strata di l'interfase d'elettroliti solidi (SEI). À u tempu, stu prucessu degrada i dui elettrodi, riducendu a capacità generale di a bateria è u rendiment.

I limitazioni di a densità energetica limitanu a competitività di LMO in applicazioni chì necessitanu una capacità massima di almacenamento. Batterie LMO ottene circa 100-150 Wh/kg, paragunatu à 150-250 Wh/kg per NMC è 250-300 Wh/kg per catodi di nichel. Per i veiculi elettrichi chì priorizanu una longa autonomia di guida, questa distanza di densità di energia si traduce direttamente in un chilometru ridottu per carica o un pesu aumentatu di a batteria per ottene una gamma equivalente.

L'effettu Jahn-Teller pone un altru sfida strutturale. Quandu sò scaricati sottu à circa 3V, l'ioni Mn³⁺ sò sottumessi à una distorsione geomètrica chì trasforma a struttura di spinelle cubica in simetria tetragonale. Questa transizione di fasa provoca cambiamenti di u voluminu anisotropicu -u cristallu si espansione più in certi direzzione chè altri. I ciclichi ripetuti attraversu sta transizione genera stress meccanicu, cuntribuiscenu à a fade di capacità è a eventuale degradazione strutturale.

I ricercatori anu perseguitu diverse strategie di mitigazione. I rivestimenti di superficia chì utilizanu materiali cum'è l'ossidu d'aluminiu (Al₂O₃), diossidu di titaniu (TiO₂), o strati di carbonu conduttivu ponu inibisce a dissoluzione di manganese creendu una barriera protettiva. Un studiu di u 2024 hà dimustratu chì a deposizione atomica di i rivestimenti Al₂O₃ allungava a vita di u ciculu da 500 à 1.200 cicli impediscendu u cuntattu direttu di l'elettroliti cù a superficia di catode.

Strategie di doping implicanu a sostituzione di picculi quantità di elementi stranieri in a struttura spinella. Incorporate elementi cum'è l'aluminiu, u nichel o u cromu pò stabilizzà a struttura di cristalli è riduce l'effettu Jahn-Teller. A ricerca publicata in u 2024 hà dimustratu chì a doppia sustituzione cù l'aluminiu è u fluoru in i composti LiMn₂₋ₓAlₓO₄₋yFy hà migliuratu significativamente a stabilità à alta -temperatura.

Al di là di u spinellu LiMn₂O₄ di basa, parechje varianti sò emerse per affruntà esigenze di rendiment specifichi. Lithium-ricchi di ossidu di manganese (LRMO), cù a formula generale Li₁₊ₓMn₂₋ₓO₄ o composti di Li₂MnO₃ stratificati, offrenu una capacità aumentata chì supera i 250 mAh/g. Questi materiali anu guadagnatu l'attenzione in l'ultimi anni mentre i circadori travaglianu per superà e so sfide inerenti cù a fade di tensione è l'inefficienza iniziale.

Varianti di spinel d'altu -voltage cum'è LiNi₀.₅Mn₁.₅O₄ (LNMO) operanu à circa 4.7V, furnisce una densità d'energia più alta intornu à 200 Wh/kg. Toyota hà annunziatu i piani in u 2024 per liberà un prototipu di veiculu elettricu chì utilizeghja catodi LNMO per u 2026, per un intervallu di 400 km. A sfida cù LNMO si trova in a stabilità di l'elettroliti à tensioni elevate, chì si degrada è pruduce gasu durante u ciculu. Un elettrolitu fluoruratu sviluppatu da i circadori in u 2023 hà riduciutu a furmazione di gas da 90%, affruntendu questa limitazione.

L'architetture di catodi compositi combinanu LMO cù altri materiali per ottimisà u rendiment. A batteria M3P di CATL combina cumpusizioni ricche di manganese -cu una chimica basata in fosfati-, ottenendu un costu di 15% più bassu cà e batterie NMC standard mantenendu un rendimentu competitivu. Questi approcci mischiati rapprisentanu una tendenza di l'industria versu cumpusizioni di catodi persunalizati adattati per applicazioni specifiche piuttostu cà solu solu -chimica.

Strutture stratificate di l'ossidu di manganese, mentri menu cumuni di spinelli, offrenu caratteristiche di rendiment differenti. Un studiu di u 2024 nantu à Li-birnessite, un ossidu di manganese di lithium in strati cù un disordine strutturale cuntrullatu, hà dimustratu un ciculu reversibile vicinu à a capacità teorica suppressione e transizioni di fase indesiderate. Questa direzzione di ricerca suggerisce chì una ingegneria strutturale attenta à a scala atomica pò superà e limitazioni LMO tradiziunali.

A produzzione di LMO cummirciali impiega tipicamente a sintesi di stati solidi -, induve u carbonate di litiu (Li₂CO₃) o l'idrossidu di litiu (LiOH) reagisce cù i precursori di l'ossidu di manganese à temperature elevate (700-900 gradi). U prucessu di calcinazione forma a struttura di spinelle, cù a dimensione di particella è a morfologia cuntrullata da a temperatura, u tempu è a selezzione di precursori.

L'avanzati in a fabricazione miranu à riduce i costi è à migliurà e proprietà di u materiale. Un studiu di u 2024 hà sviluppatu una via di sintesi cumpleta partendu da u minerale di manganese piuttostu cà di diossidu di manganese elettroliticu raffinatu (EMD). Stu approcciu direttu -da-minerali, utilizendu a lixiviazione àcida seguita da a descomposizione termica è a reazione di u-statu solidu, hà ottenutu 96.1% di efficienza di estrazione di manganese mentre pruduce LMO cù prestazioni elettrochimiche paragunabili à i materiali cunvinziunali.

I metudi di sintesi basati in suluzione -cum'è tecnichi idrotermali o sol{1}}gel offrenu un megliu cuntrollu di a dimensione è a morfologia di e particelle. Questi approcci ponu pruduce particelle di LMO in nanoscala cù una superficia aumentata, potenzialmente migliurà u rendiment di u tassu. Tuttavia, i metudi di suluzione generalmente costanu più è scalanu menu facilmente cà a sintesi di stati solidi-per a produzzione cummerciale.

Tecniche di mudificazione di a superficia applicate durante o dopu a sintesi ponu rinfurzà u rendiment LMO. I prucessi di rivestimentu chì utilizanu a deposizione di vapore chimicu, a deposizione di strati atomichi, o metudi chimichi umidi applicanu strati protettivi chì mitigate a dissoluzione di manganese. U spessore di u revestimentu, tipicamente 5-20 nanometri, deve equilibrà a prutezzione contra a resistenza di u trasportu di ioni-rivestimenti più spessi offrenu una prutezzione megliu, ma lentu u muvimentu di ioni di litiu.

U mercatu globale di catodi LMO hà righjuntu $ 2,31 miliardi in 2024, cù proiezioni chì indicanu una crescita à $ 4,29 miliardi per u 2033 à una crescita annuale composta di 7,1%. Questa espansione riflette sia l'aumentu di a dumanda di batterie di litiu in generale è i vantaghji specifichi di LMO in certe applicazioni.

A dinamica regiunale mostra chì l'Asia Pacificu domina cù circa 54% di cota di mercatu ($ 1.25 miliardi in 2024). Cina, Giappone è Corea di u Sudu ospitanu grandi pruduttori di batterie è guidanu a produzzione è a dumanda. L'incentivi di u guvernu per i veiculi elettrici è u almacenamentu di l'energia rinnuvevule in questi paesi beneficianu direttamente l'adopzione di LMO. L'America di u Nordu è l'Europa inseme rapprisentanu circa 45% di u mercatu, cù una crescita guidata da l'elettrificazione di l'automobile è i prughjetti di almacenamentu di energia.

A cumpetizione di chimichi di catodi alternativi forma a pusizione di mercatu di LMO. U fosfatatu di ferru di litiu hà guadagnatu un terrenu significativu, in particulare in Cina, per via di a so vita di u ciculu superiore è e caratteristiche di sicurità. L'écart de prix entre LMO et LFP s'est rétréci à mesure que la production de LFP a augmenté. Tuttavia, LMO mantene i vantaghji in a putenza è a tensione specifica, priservendu u so nichu in l'applicazioni di alta -potenza.

L'evoluzione di a pulitica influenza l'adopzione di LMO. U Regolamentu di a Batteria 2027 di l'Unione Europea impone requisiti di sustenibilità è mandati di tracciabilità di materiale. Sti rigulamenti favurizeghjanu potenzialmente i chimichi basati in manganese-à l'alternative intensive di cobalt-per via di prublemi ambientali è etichi più bassi. Alcune pruposte includenu surcharges nantu à u cuntenutu di cobalt, chì puderanu rende LMO 20% più prezzu di NMC in certi mercati se implementatu.

U finanziamentu di a ricerca riflette l'interessu cuntinuatu à e batterie basate in manganese-. U Dipartimentu di l'Energia di i Stati Uniti hà allocatu $ 2 miliardi per a ricerca è u sviluppu di batterie basati in manganese-da u 2024 à u 2027, cuncintratu à migliurà a densità di l'energia è a vita di u ciclu, mantenendu i vantaghji di costu. Stu signalu d'investimentu suggerisce u ricunniscenza di u guvernu di u rolu di u manganese in a diversificazione di e catene di furnimentu di batterie luntanu da i minerali critichi cum'è u cobalt.

L'integrazione di a batteria di-situ solidu rapprisenta un putenziale rivoluzione per a tecnulugia LMO. L'elettroliti solidi eliminanu l'elettrolitu liquidu chì facilita a dissoluzione di manganese, risolve potenzialmente u mecanismu di degradazione primaria di LMO. I dati 2024 di QuantumScape nantu à LMO accoppiati cù elettroliti ceramichi anu ottinutu 500 cicli à una tarifa 1C, anche se a resistenza interfacciale resta trè volte più alta di e celle di elettroliti liquidi. U prototipu solidu -Toyota chì utilizeghja u catodu LiMn₂O₄ cù l'elettrolitu Li₃PS₄ hà dimustratu una densità di energia di 300 Wh/kg, avvicinandu à i livelli di prestazione NMC mantenendu i vantaghji di sicurezza di LMO.

Lithium Manganese Oxide

Capisce LMO richiede un cuntestu in u più largu paisaghju di batterie di lithium. Lithium cobalt oxide (LCO) offre una densità d'energia più alta (140-180 Wh / kg) ma soffre di una stabilità termica scarsa è un altu costu. LCO domina l'elettronica portatile induve a dimensione importa più di u costu o di a longevità, ma i prublemi di sicurezza limitanu u so usu in applicazioni di formatu più grande.

U fosfatatu di ferru di litiu (LFP) furnisce una vita di ciclu eccezziunale (2,000 -5,000 cicli) è una sicurezza superiore, operandu à tensione più bassa (3,2 V nominali). A densità energetica di LFP (90-120 Wh/kg) cade sottu à LMO, ma a so longevità rende ecunomica per l'applicazioni induve i costi di rimpiazzamentu frequenti superanu u prezzu di compra iniziale. U mercatu di i veiculi elettrichi di a Cina favurisce sempre più LFP per i veiculi di gamma standard, mentre chì e miscele LMO-NMC restanu cumuni in i mercati chì priorizanu u rendiment.

E batterie di nichel manganese cobalt (NMC) offrenu a più alta densità di energia trà l'opzioni cummerciale attuali (150-250 Wh/kg), chì li facenu preferiti per i veiculi elettrici à longu andà. Tuttavia, NMC costa significativamente più per via di u cuntenutu di nickel è cobalt, è i prublemi di stabilità termica necessitanu sistemi sofisticati di gestione di batterie. A consegna di energia di LMO supera NMC in brevi raffiche, dendu un vantaghju per l'applicazioni ibride chì necessitanu una accelerazione rapida.

E batterie di lithium titanate (LTO) utilizanu un anodu mudificatu invece di un catodu sfarente, ma a paraguna hè istruttiva. LTO offre una longevità estrema (10,000+ cicli) è sicurezza, ma à una densità energetica assai bassa (50-80 Wh/kg). A cumminazione di anodi LTO cù catodi LMO crea batterie ottimizzate per applicazioni specifiche cum'è sistemi di bus di carica rapida, chì dimustranu cumu l'accoppiamentu di chimica pò indirizzà esigenze di nicchia.

U ritmu di l'innuvazione LMO s'hè acceleratu in l'ultimi anni mentre i circadori anu indirizzatu limitazioni di longa data. Un studiu di u 2024 in u Journal of the American Chemical Society hà descrittu un oxidu di manganese di lithium in strati cù un disordine strutturale cuntrullatu chì hà ottinutu un ciculu reversibile vicinu à a capacità teorica. I circadori anu utilizatu u scambiu di ioni è a desidratazione cuntrullata per creà una struttura metastabile di Li-birnessite chì suppressa a migrazione è a dissoluzione di manganese.

E strategie di mudificazione di a superficia cuntinueghjanu à evoluzione. I ricercatori in u 2024 anu dimustratu chì l'incapsulazione di grafene di particelle LMO hà migliuratu a capacità di 15% mentre allungava a vita di u ciclu. A strata di grafene flessibile accolta i cambiamenti di volumi durante u ciclismu mentre furnisce conductività elettrica è prutegge da a dissoluzione di manganese. Stu approcciu rapprisenta una tendenza più larga versu l'ingegneria nanoscala di i materiali catodici.

E strutture di gradiente di cuncentrazione emergenu cum'è una direzzione promettente. Piuttostu cà una cumpusizioni uniforme in ogni particella, sti materiali varianu a cumpusizioni da u core à a superficia. A transizione graduale elimina l'incompatibilità di l'interfaccia chì provoca cracking in strutture simplici rivestiti. Diversi gruppi di ricerca anu riportatu una stabilità mejorata à alti voltages utilizendu stu approcciu, anche se l'implementazione cummerciale resta limitata.

L'applicazioni di apprendimentu automaticu anu cuminciatu à ottimisà a sintesi è u rendiment di LMO. I ricercatori anu utilizatu mudelli di computazione per predichendu cumminazzioni di dopanti chì aumentanu a stabilità strutturale, riducendu a prova-è -sperimentazione di l'errore tradizionalmente necessaria per u sviluppu di materiali. Un studiu di u 2024 hà preditu cù successu i rapporti di doping di co-alluminiu -nickel ottimali per u rendiment à alta -temperatura, chì esperimenti successivi cunfirmanu.

U prufilu ambientale di l'OVM presenta à tempu vantaghji è sfide. L'estrazione di manganese richiede un processu intensivu di menu energia-c'è u cobaltu o u nichel, è l'abbundanza di l'elementu riduce a pressione nantu à i corpi minerali cuncentrati. Tuttavia, l'estrazione di manganese genera ancu un impattu ambientale per via di disturbazione di a terra, cunsumu d'acqua è contaminazione potenziale s'ellu ùn hè micca gestitu bè.

E valutazioni di u ciclu di vita chì paragunanu diverse chimichi di batterie di litiu mostranu chì LMO si comporta favorevolmente in l'impronta di carbone per via di esigenze di trasfurmazioni più basse è eliminazione di cobalt. Un studiu cumpletu di u 2023 hà calculatu chì e batterie LMO producenu circa 15 -20% di emissioni di gas di serra in menu durante a fabricazione cumparatu cù l'equivalenti NMC per kWh.

L'infrastruttura di riciclamentu per LMO esiste in sistemi di riciclamentu di batterie di litiu più largu. I prucessi idrometallurgichi ponu ricuperà manganese, lithium è altri cumpunenti cù alta efficienza. In ogni casu, u valore relativamente bassu di manganese recuperatu cumparatu cù u cobalt o nickel reduce l'incentivi ecunomichi per u riciclamentu. I mandati pulitichi per u riciclamentu di e batterie, cum'è quelli chì sò implementati in Europa, prubabilmente migliurà i tassi di riciclamentu di LMO, indipendentemente da l'economia pura.

L'applicazioni di seconda-vita offre un altru percorsu di sustenibilità. E batterie LMO degradate oltre l'usu di l'automobile mantenenu spessu una capacità sufficiente per l'almacenamiento d'energia stazionariu, induve u pesu è a densità d'energia importanu menu cà in i veiculi. Diversi prugrammi piloti riutilizanu e batterie di veiculi elettrici ritirati chì cuntenenu catodi LMO per u almacenamentu di energia solare, allargendu a vita utile generale è migliurà l'impattu ambientale tutale.

Chì rende e batterie LMO più sicure chè altri tipi di lithium-ion ?

A struttura di cristalli spinelli di LMO furnisce una stabilità termale inerente chì resiste à a fuga termica. I catodi di l'ossidu di manganese restanu stabili à temperature più altu ch'è l'alternative basate in cobalt-, è l'absenza di cobaltu altamente reattivu riduce u risicu di decomposizione esotermica. A prova mostra chì e batterie LMO anu 58% di risicu di scappamentu termicu più bassu secondu i standard di sicurezza UL.

Perchè e batterie LMO anu una vita più corta di e batterie LFP?

A dissoluzione di manganese in l'elettroliti provoca un fade progressivo di capacità in e batterie LMO. L'ioni Mn²⁺ si staccanu da a struttura di cathode, in particulare à temperature elevate, è migranu à l'anodu induve interferiscenu cù a funzione di l'elettrodu. E batterie LFP evitanu stu mecanismu perchè u fosfatatu di ferru forma una struttura più stabile chì ùn si dissolve micca in cundizioni simili.

E batterie LMO ponu esse aduprate in temperature estreme?

E batterie LMO trattanu temperature alte megliu cà parechje alternative, operanu in modu sicuru finu à 60 gradi (140 gradi F). U rendiment à a temperatura fredda hè più sfida-cum'è tutte e batterie di lithium-ioni, LMO soffre una capacità ridutta è una resistenza interna aumentata sottu à 0 gradi. A depressione di tensione da a temperatura fredda affetta LMO in modu simile à l'altri chimichi.

Cumu si compara LMO à LFP per i veiculi elettrici?

LMO offre una tensione più alta (4.0V versus 3.2V) è una migliore fornitura di energia per l'accelerazione, ma una vita di ciclu più bassa è una densità di energia ligeramente più bassa. LFP eccelle in longevità è costu per i veiculi standard-di gamma, mentre chì i mischi LMO-NMC funzionanu bè per i veiculi orientati à u rendiment-chì necessitanu una consegna rapida di energia. I tendenzi di u mercatu mostranu chì e duie chimiche coesistenu per diversi segmenti di veiculi invece di rimpiazzà l'altru.

Lithium Manganese Oxide

A ricerca per questu articulu hè stata ricavata da parechje fonti autoritarii cumpresi publicazioni peer-riviste in u Journal of the American Chemical Society, Battery & Supercaps, and Energy Storage Materials. I dati di u mercatu venenu da imprese di analisi di l'industria cumpresi DataIntelo è Fortune Business Insights. E specificazioni tecniche anu riferitu à i materiali da i pruduttori di batterie cumpresi NEI Corporation, Sigma-Aldrich, è CATL. I dati di teste di sicurezza sò vinuti da i normi UL è e valutazioni di sicurezza publicate da l'Amministrazione Naziunale di Sicurezza di Traffic (NHTSA).
